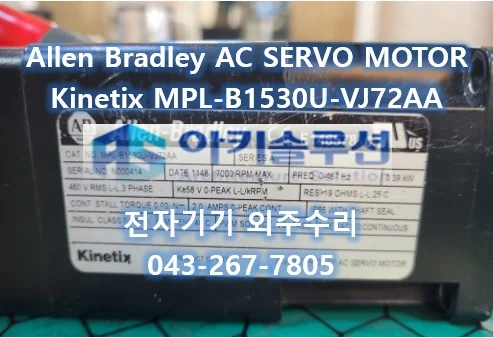

Allen Bradley AC SERVO MOTOR Kinetix MPL-B1530U-VJ72AA 수리 사례
- 게시일
- 2026-03-23
Symptom
입고 시 고장 증상
- 서보 모터 오버홀 및 엔코더 정밀 교정
- 오늘은 글로벌 자동화 시장의 강자, Allen-Bradley MP-Series 저관성 서보 모터 수리 과정을 공유해 드리려고 합니다.
Repair Process
수리 과정

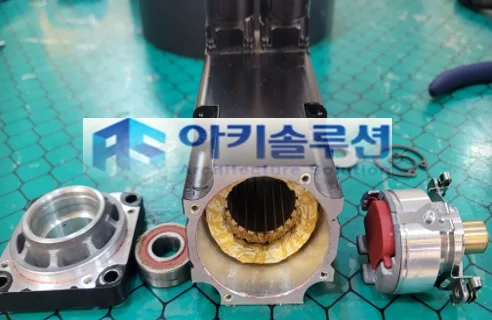

- 01초기 진단 및 분해 (Disassembly)

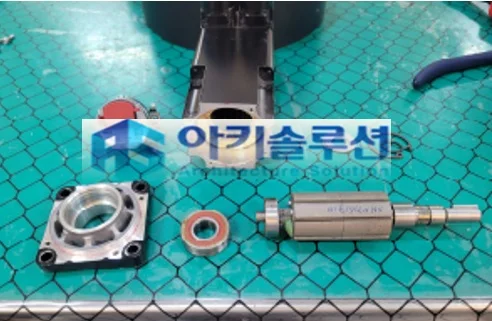

- 02정밀 세척 및 부품 교체(클리닝 & 베어링 교체)

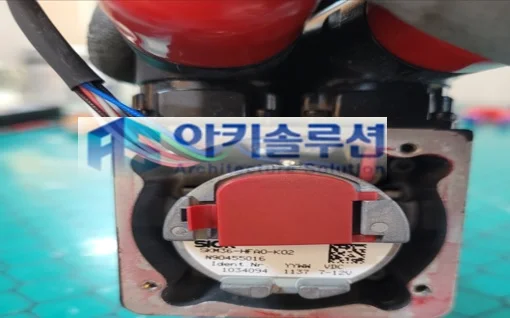

- 03Tip: 서보 모터는 로터의 자극 위치와 엔코더의 Zero 점이 정확히 일치해야 합니다.
- 04이 정렬이 틀어지면 서보 드라이브에서 'Phase Error'가 발생하거나 토크가 제대로 나오지 않습니다.
- 05오실로스코프를 활용해 역기전력(Back-EMF) 파형과 엔코더 신호를 동기화시키는 정밀 튜닝 작업 완료
Test
TEST · 출고 전 확인
- 무부하 운전: 전 구간 RPM에서 진동 및 소음 측정 (정상)
- TEMP 체크: 장시간 구동 시 이상 발열 여부 확인 (정상)
- 데이터 피드백: 드라이브 상에서 엔코더 카운트 값이 튀지 않고 안정적인지 확인
동일 모델 · 동일 증상 문의
사례 번호를 함께 알려주시면 진단이 빨라집니다. 진단은 무료로 진행합니다.
