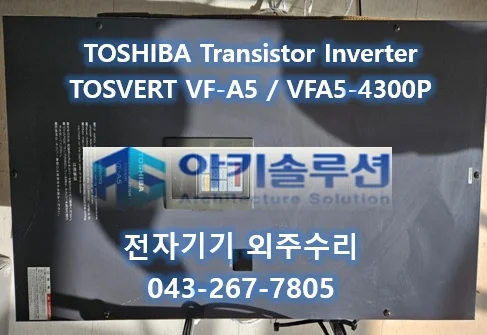

TOSHIBA TRANSISTOR INVERTER TOSVERT VF-A5 VFA5-4300P 수리 사례
- 게시일
- 2026-03-24
Symptom
입고 시 고장 증상
- 출력 불량 및 과전류(OC) 에러
- 메인 커패시터(Main Capacitor) 용량 저하
- 게이트 드라이브 회로 불량 IGBT
Repair Process
수리 과정
- 01전원부 : 대용량 전해 콘덴서 교체 (High Ripple 전류 대응 제품)안정적인 DC 전압 확보

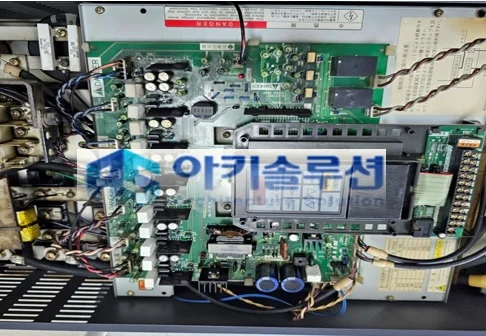

- 02제어부 : 제어 보드 내 노후 콘덴서 및 릴레이 교체

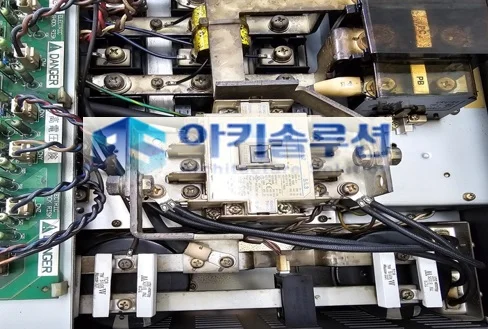

- 03드라이브부 : IGBT교체 포토커플러 6소자 및 주변 회로 소자 전량 교체

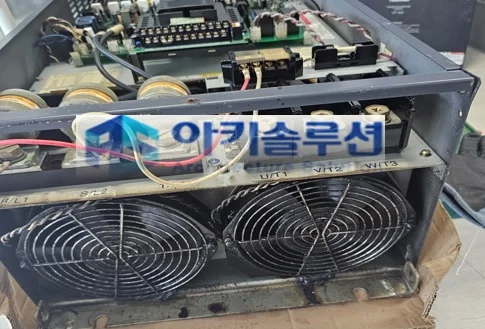

- 04클리닝 : 히트싱크 먼지 제거 및 서멀 구리스 재도포
Test
TEST · 출고 전 확인
- 무부하 테스트: 주파수 가변에 따른 출력 전압 일정 확인
- 에러 체크: 기존에 발생하던 OC(과전류) 에러 없이 정상 가동 확인
