1394C-SJT10-A

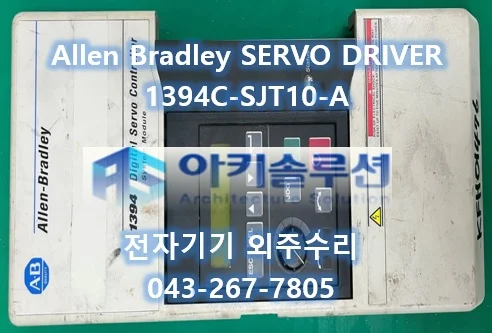

ALLEN BRADLEY SERVO DRIVE / 1394C-SJT10-A 수리 사례
- 제조사
- ALLEN BRADLEY
- 모델명
- 1394C-SJT10-A
- 게시일
- 2026-03-26
Symptom
입고 시 고장 증상
- 전원 투입 후 서보 온(Servo On) 시 즉시 과전류 알람 발생 및 차단기 트립 현상
Repair Process
수리 과정

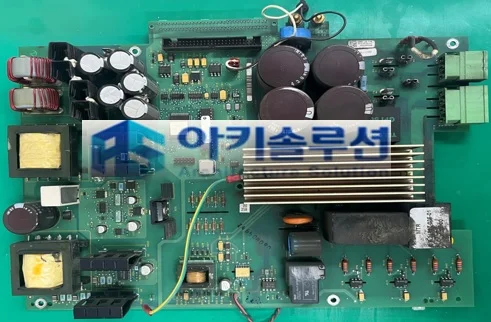

- 01내부 파워 모듈(IPM) 및 DC BUS 전압 수치를 측정하여 회로상의 단락(Short) 여부를 우선적으로 확인
- 02부품 노후화로 오랜 시간 고온 노출로 인해 내부 전해 커패시터(Capacitor) 전해액 누설이 확인

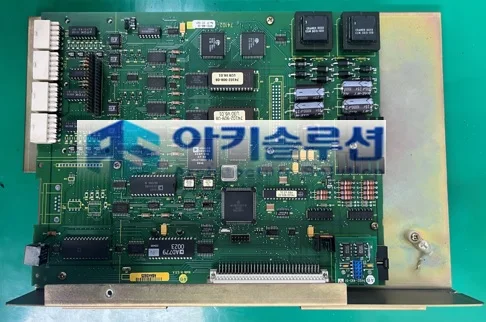

- 03파워 모듈 및 드라이브 IC 교체
- 04소모성 부품 일괄 교체
- 05냉각 시스템 오버홀
- 06세척 및 절연 코팅
Test
TEST · 출고 전 확인
- 내전압 및 절연 저항 테스트를 통해 전기적 안정성을 검증
- 전용 모터와 연결하여 저속부터 고속까지 단계별 부하 테스트를 진행
